가정에서 또는 사무실에서 인터넷 연결이 필요할 때 근처 다이소나 동네 컴퓨터가게 에서 완제품 랜 케이블을 구매해도 되지만 공유기로 부터 인턴넷이 필요한 기기가 멀리 떨어져 있거나 아니면 소규모 사무실 컴퓨터 여러 대에 랜선을 연결해야 될 때 직접 랜선을 제작하면 자신에게 딱 맞는 길이로 깔끔하게 네트워크 환경을 구축할 수 있는 장점이 있습니다.
주요 준비물과 제작 과정 그리고 주의사항까지 자세하게 알아보도록 하겠습니다.

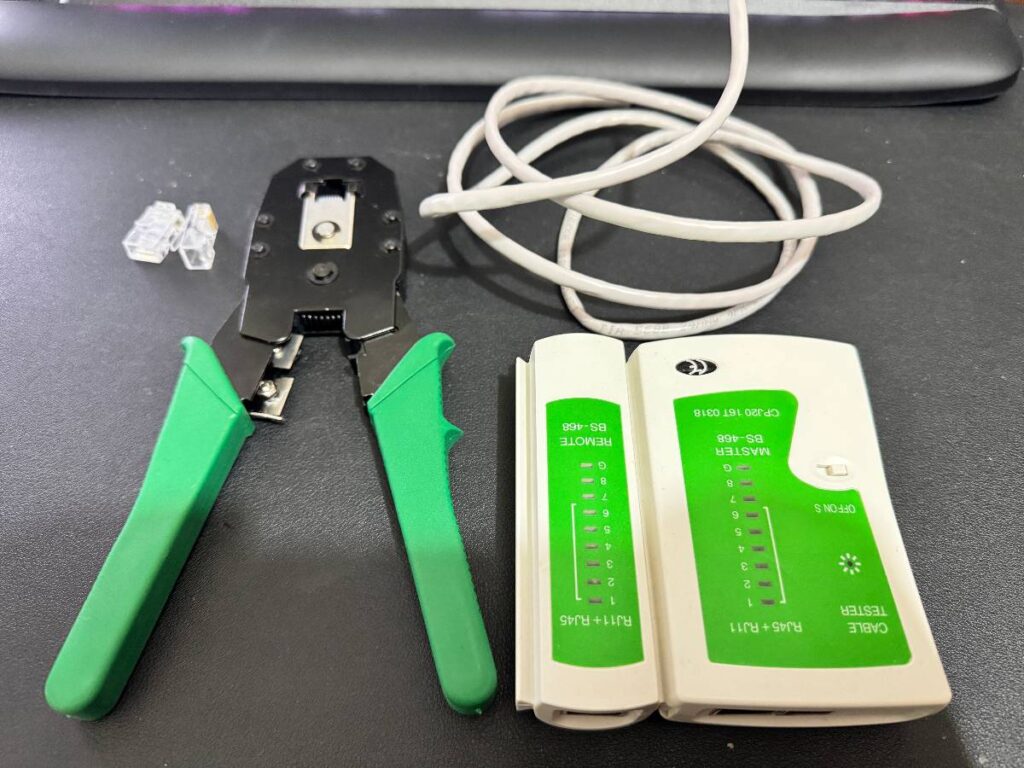

1. 랜선 제작 전 준비물 소개
랜선을 만들기 위해서는 반드시 아래와 같은 준비물이 필요합니다.

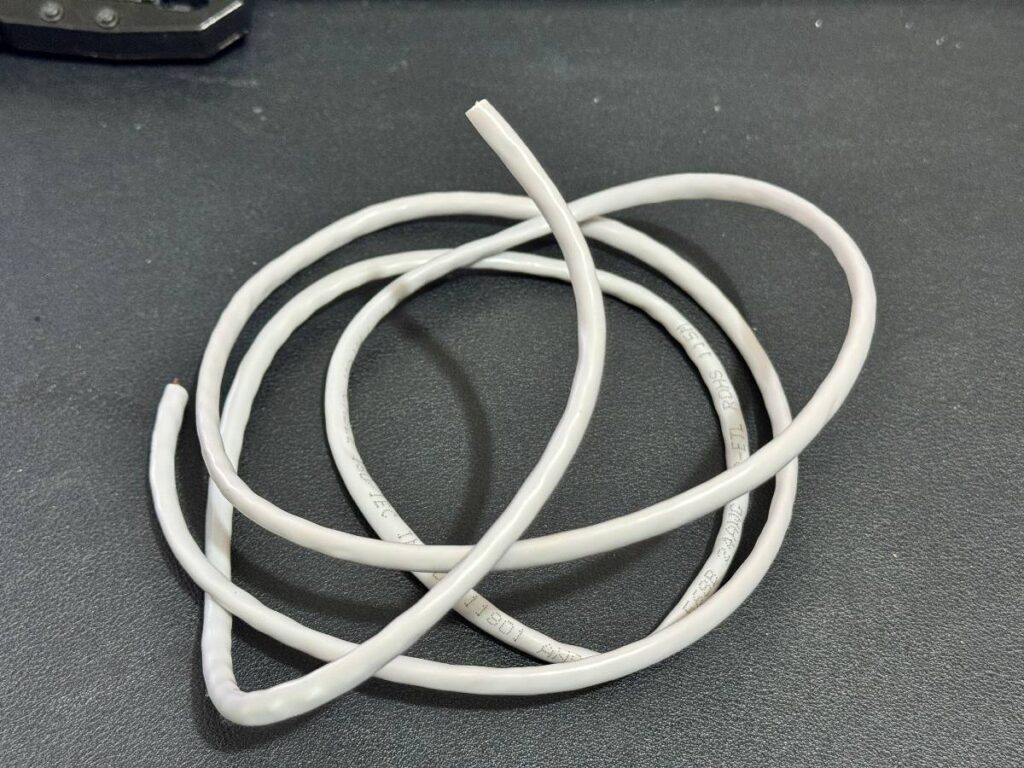

- UTP 케이블(CAT.5e 이상 추천)
- RJ45 커넥터
- 랜툴
- 피복 제거기(가위 또는 커터칼)
- 랜 테스터기
- 랜선 보호캡(선택 사항)
위 랜선 제작 도구들은 대부분 쿠팡이나 컴퓨존 등에서 쉽게 구입할 수 있습니다. 특히 한번 구매하고 계속 해서 사용할 수 있기 때문에 앞으로 랜선을 여러 번 만들 계획이 있으시다면 하나 정도 구비하는것을 추천드립니다.
사두면 나름 사용할 일이 많습니다.
2. 랜선 제작 순서
제작 과정은 다음과 같습니다.
2-1. 케이블 길이 재단 및 피복 제거
필요한 길이만큼 UTP 케이블을 잘라줍니다. 길이가 긴 경우 먼저 재단하지 말고 UTP박스를 출발지에 두고 케이블 끝 부분을 잡고 도착지 까지 가줍니다.
여기서 중간 중간에 꺾이는 부분이 있다면 해당 부분까지 예측해서 여유 있게 케이블을 뽑은 다음 케이블을 자릅니다.
케이블 양 끝단의 피복을 약 2~3cm 정도 여유 있게 벗겨주세요. 저는 전선가위를 이용해 감으로 피복을 제거하는 편인데 어려우신 경우 UTP 스트리퍼 전용 공구를 사용하시는 것을 추천드립니다.
피복 제거 시 속의 구리선이 함께 손상되지 않게 주의해야 됩니다.

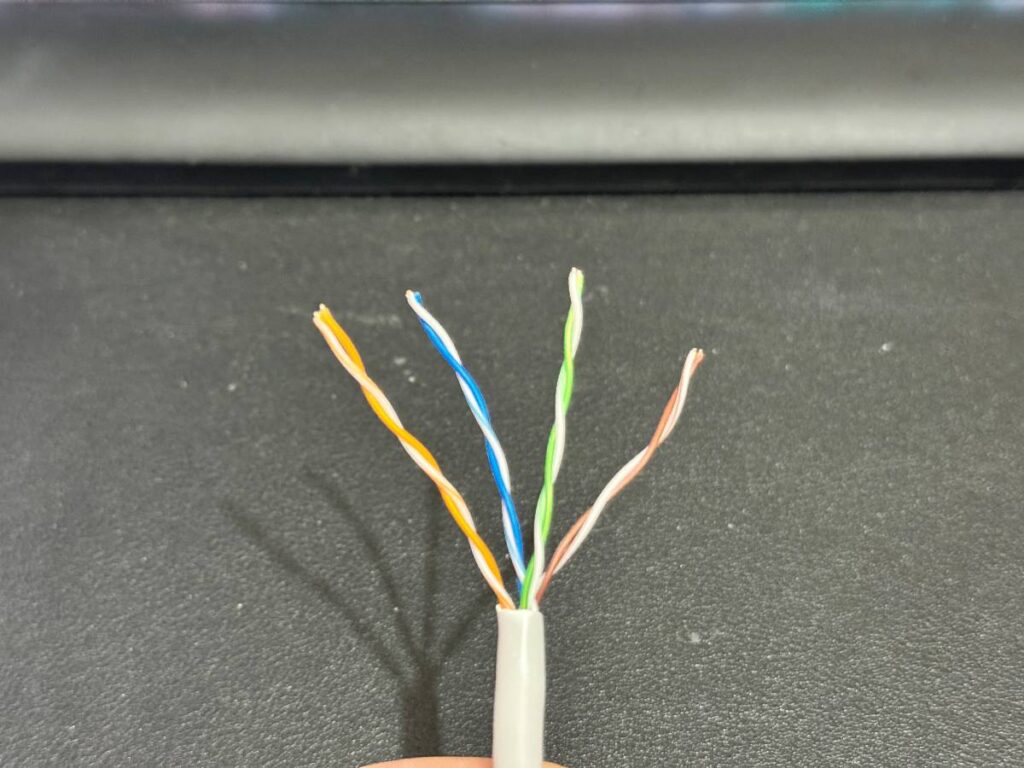

2-2. 내부 선 분리 및 정렬

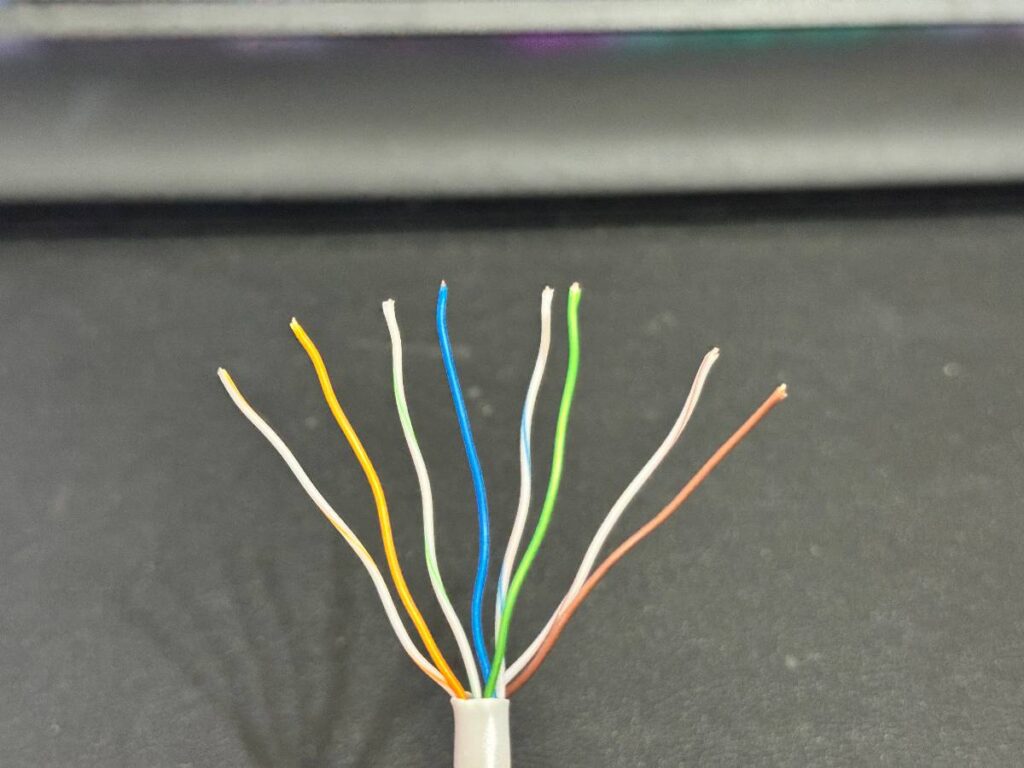

UTP 케이블 피복을 벗기면 여러 쌍의 꼬인 구리선(8가닥)이 나옵니다. 이 선들은 처음에 꼬아져 있는데 각각 풀어서 곧게 펴준 상태에서 작업을 진행해주시면 편합니다.
아래는 표준 랜선 순서 입니다. 가장 널리 쓰이는 T568B 기준의 배열로 설명드리겠습니다.
방향은 왼쪽 부터 입니다.
- 흰주황
- 주황
- 흰초록
- 파랑
- 흰파랑
- 파랑
- 흰갈색
- 갈색

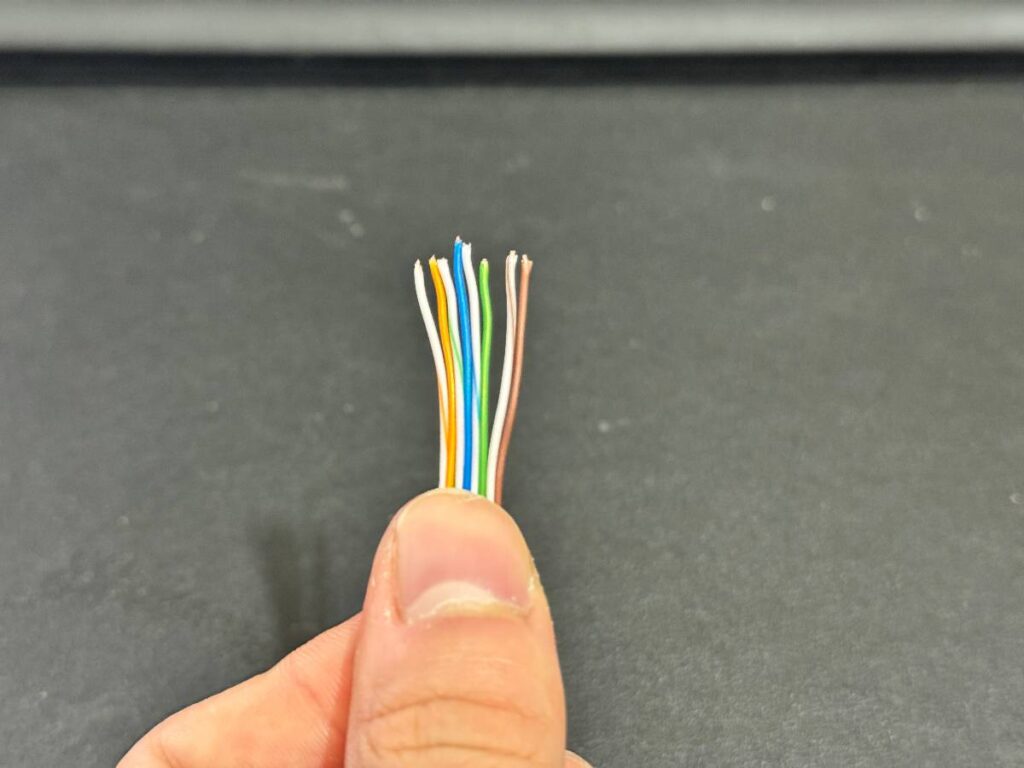

2-3. UTP 케이블 구리선 자르기 및 RJ45 커넥터 조립하기

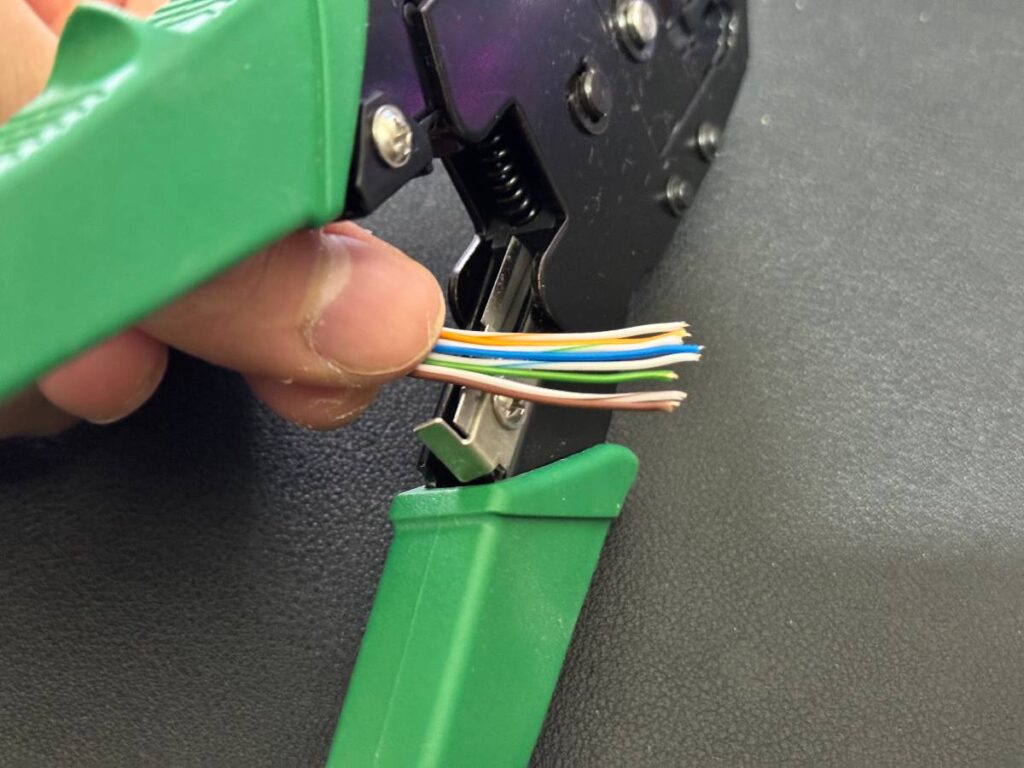

랜선을 정해진 순서대로 정렬을 하셨다면 정렬된 선들의 끝을 한 번에 가지런하게 잘라줍니다. 이후 RJ45 커넥터를 뒤집은 상태에서 왼쪽이 흰주황으로 시작된 상태에서 커넥터 끝까지 꽂아서 모든 선이 커넥터 앞쪽 끝에 닿았는지 확인합니다.
커넥터 끝 부분까지 닿지 않으면 정상적으로 사용이 불가능해져서 다시 작업하셔야 됩니다.
겉 피복도 커넥터 입구 근처까지 일정 부분 들어가게 하면 더욱 견고하게 고정 됩니다.

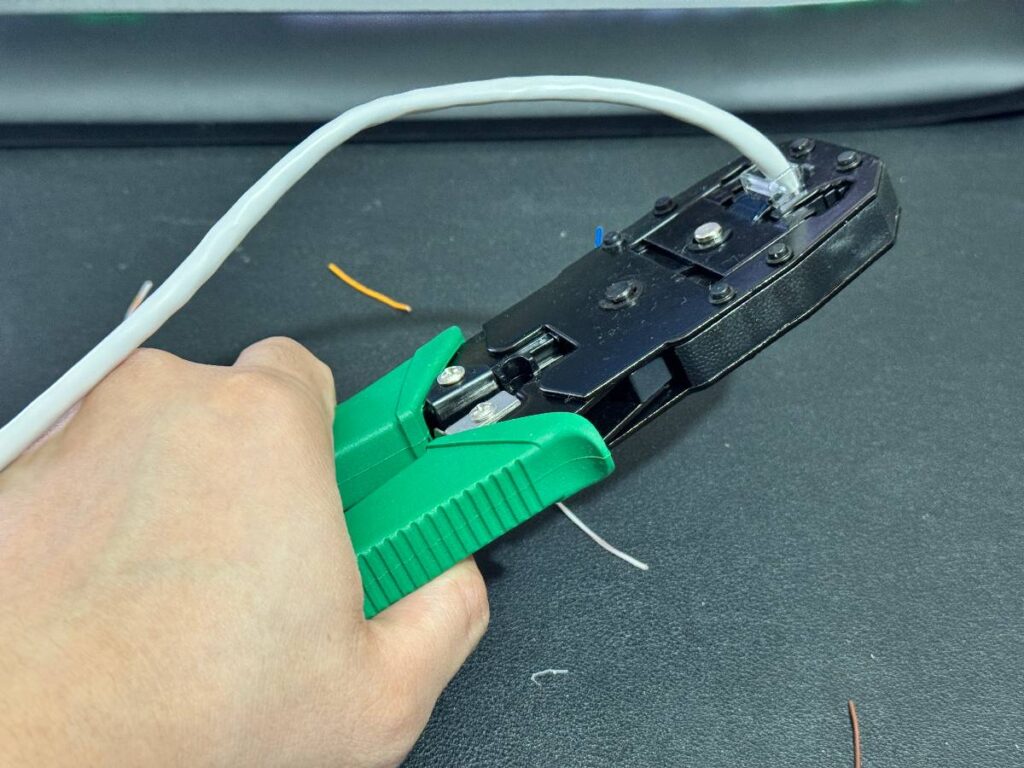

2-4. 랜툴로 RJ45 커넥터 고정하기
랜선을 RJ45에 잘 넣어주었다면 랜툴을 이용해 이 두가지를 단단히 고정시켜줍니다. 제대로 눌러졌는지 확인을 해야되므로 케이블과 RJ45를 양손으로 각각 하나씩 잡은 다음 서로 반대방향으로 살짝 잡아당겨보면 단단히 고정됐는지 안됐는지를 알 수 있습니다.
반대쪽 끝도 같은 방식으로 작업 마무리를 해주시면 모두 완성됩니다.

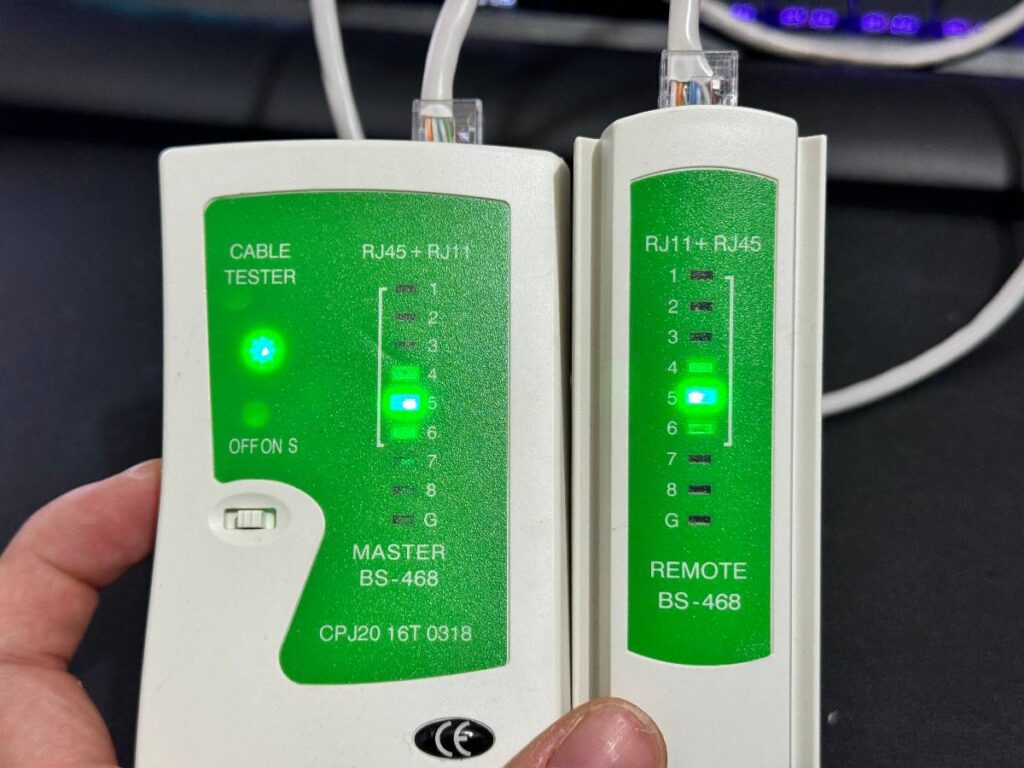

2-5. 랜 테스터기를 이용한 작동 확인
완성된 랜선을 랜 테스터기에 물린다음 신호가 정상적으로 오고 가는지 확인을 해줍니다. 보통 LED 깜빡임 순서는 1번 부터 8번 적게는 1번에서 4번까지 오름차순으로 LED가 하나씩 동일하게 깜빡거리면 정상이라 보시면 됩니다.
랜 테스터기 없이 노트북이나 컴퓨터, 공유기에 테스트 없이 다이렉트로 연결해서 정상적으로 인터넷 연결이 되는지 체크해도 됩니다.
만약 LED가 순서대로 깜빡이지 않거나 인터넷 연결 신호가 잡히지 않는다면 배열 실수나 랜툴 고정이 미흡하게 됐거나 아니면 구리선이 RJ45 끝 부분에 안착하지 못해서 그렇습니다. 이런 경우 재작업을 진행해주시면 됩니다.
주의사항 및 팁
- 피복을 벗길 때 구리선이 함께 잘리지 않게 힘 조절에 주의해주세요.
- 내부 선 배열(순서)에 정렬이 올바르게 되어있어야 신호 전달에 문제가 없습니다.
- 크로스/다이렉트 케이블 등 용도별 배열이 다르므로, 목적에 따라 작업을 하시면 됩니다.
